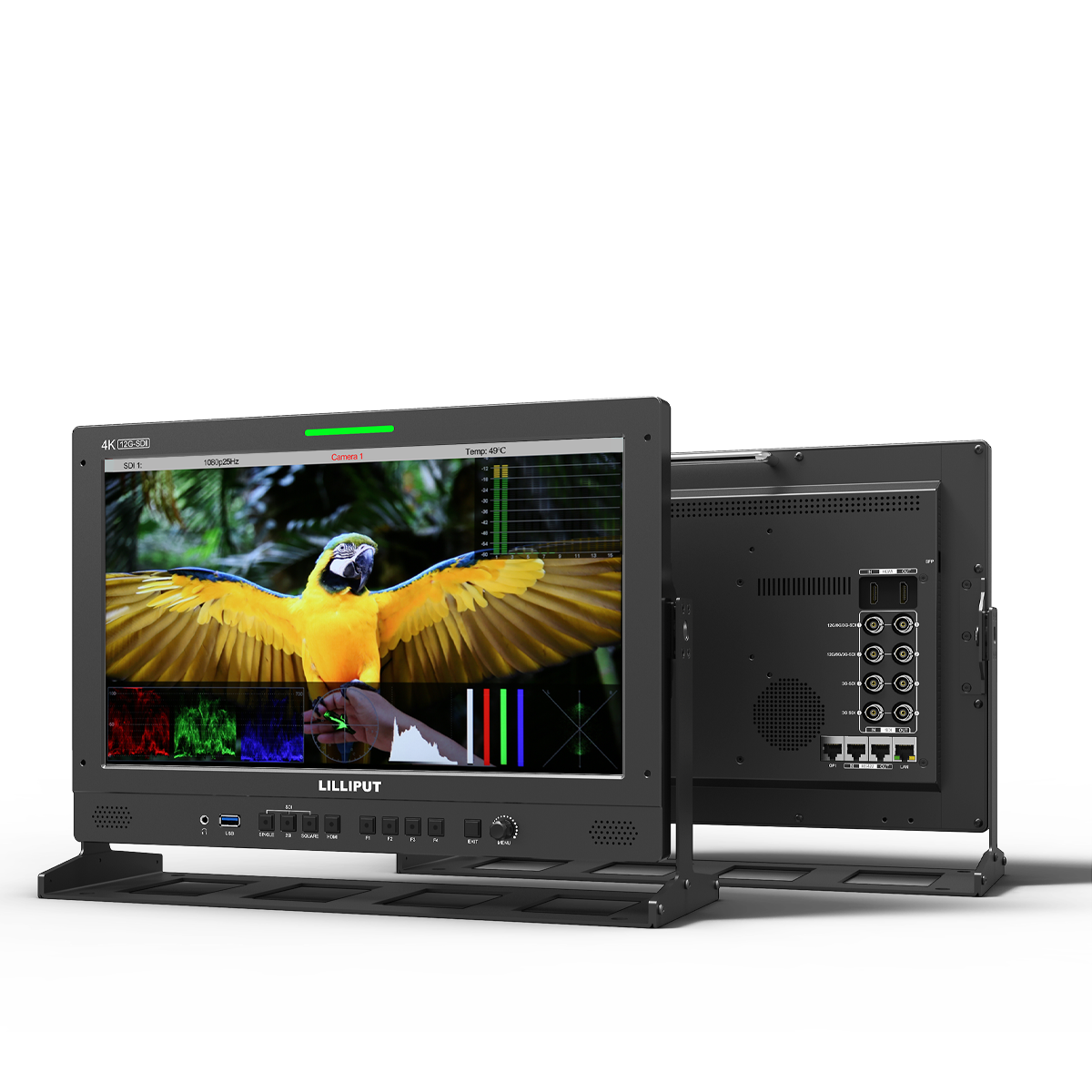

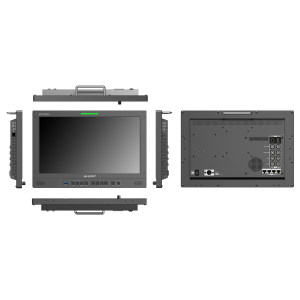

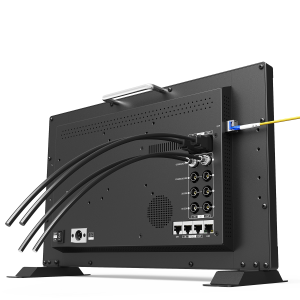

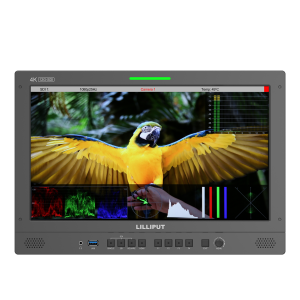

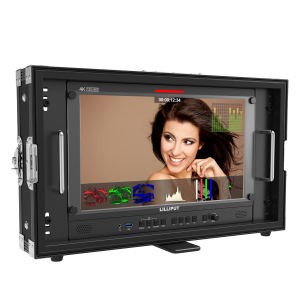

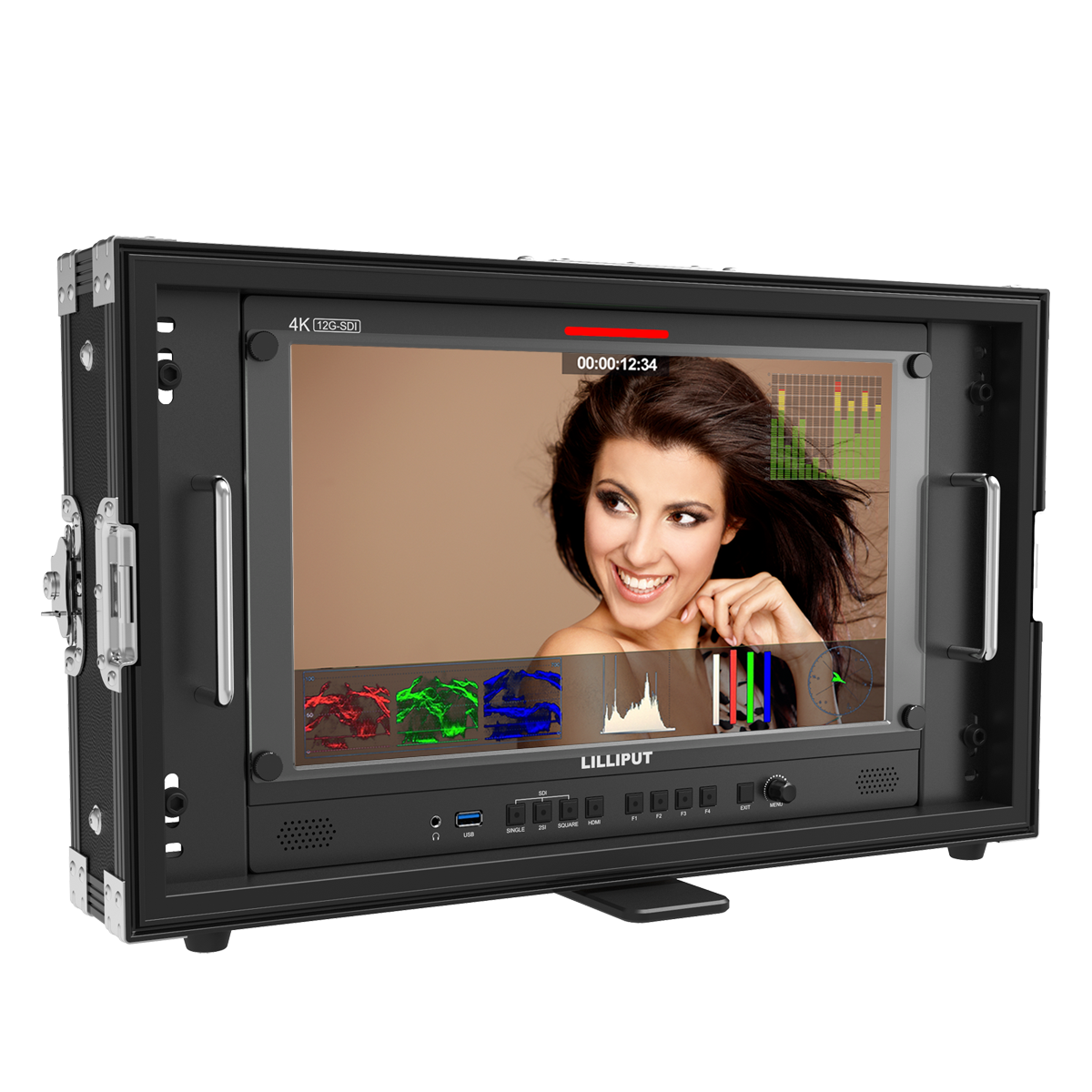

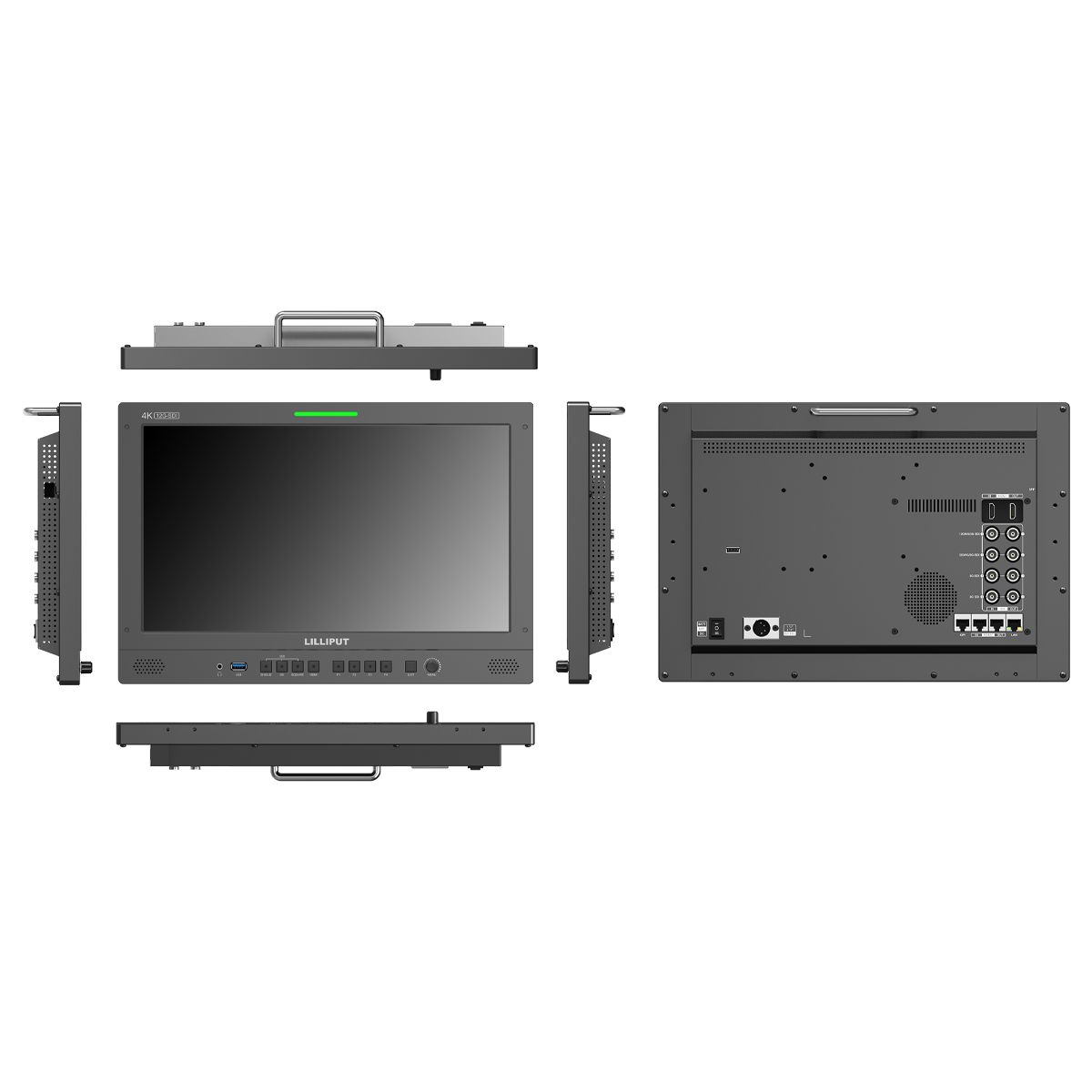

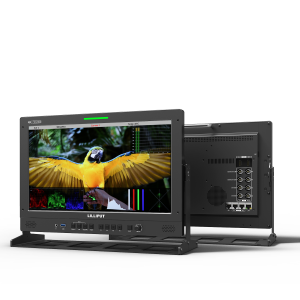

15,6 Zoll Monitor fir Broadcast-Produktiounsstudio

Kuerz Beschreiwung:

Ënnerstëtzung vum Standard 12G-SDI Input, 3G-SDI Input

Ënnerstëtzung fir Single-Link, Dual-Link a Quad-Link Signaler

Ënnerstëtzung fir HDMI 2.0/1.4 Inputen a Loop-Outputen.

Ënnerstëtzung fir SFP-Input, optesche Modul ass optional.

 Inputsignaler ënnerstëtzen bis zu 3840×2160 3840×2160 60/59,94/50/30/29,97/25/24/23,98p an 4096×2160 60/59,94/50/48/47,95/30/29,97/25/24/23,98p; Signalverloscht.

 Monitorsteierung iwwer GPI/ RS422/ LAN.

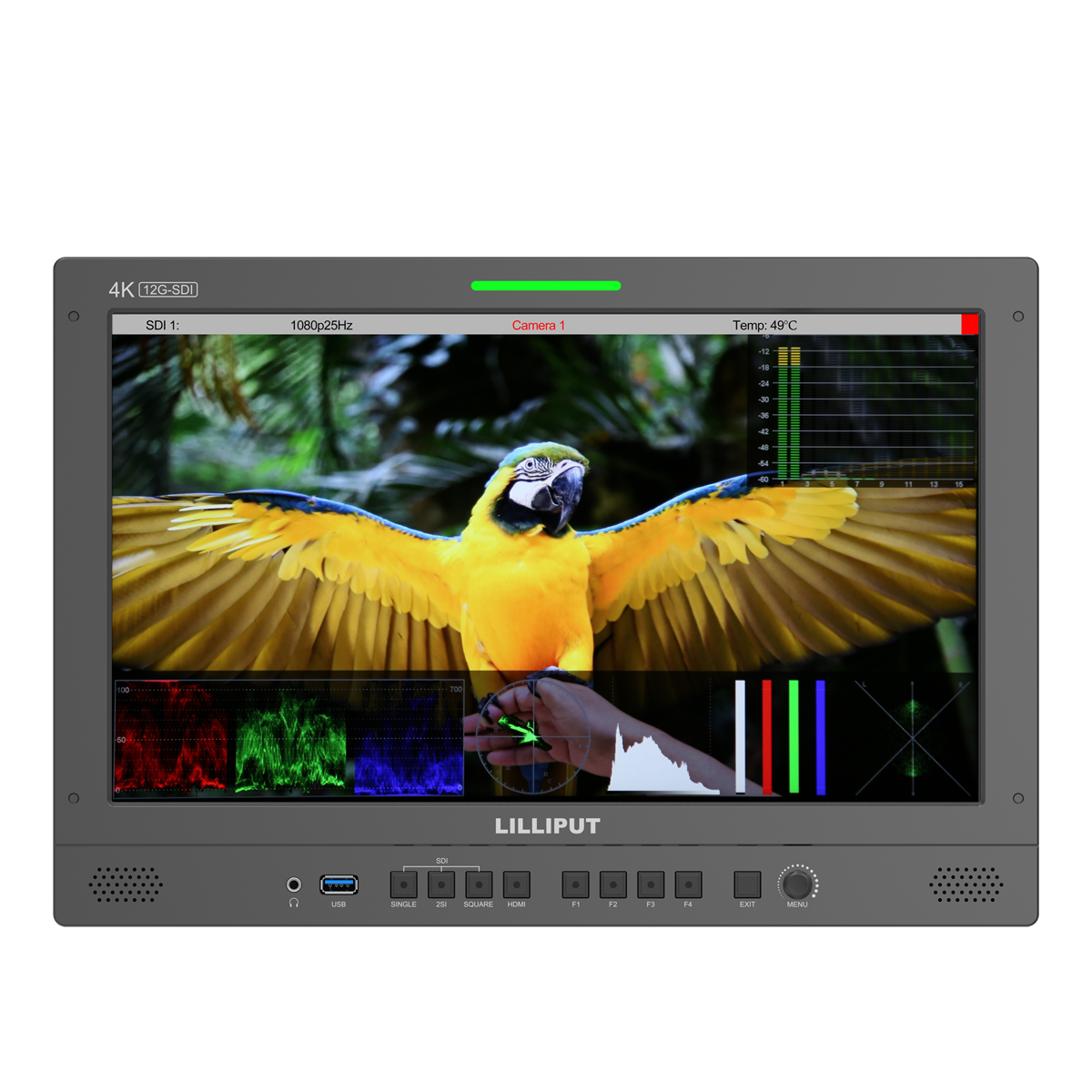

 Ënnerstëtzung fir personaliséiert verschidde Welleformmodi: Welleform/ Vektor/ Histogramm/ Audiovektor/ Niveaumeter.

HDR-Display ënnerstëtzt ST 2084/ Hybrid Log Gamma.

 Benotzerdefinéiert 3D LUT Datei iwwer USB lueden.

 Gamut ënnerstëtzt SMPTE-C/ Rec709/ EBU.

 Faarfraum/HDR/Gamma/Kamera-Log-Vergläich mam Original (Säit un Säit).

Faarftemperatur: 3200K/ 5500K/ 6500K/ 7500K/ 9300K/ Benotzer.






  • Modell::Q15
  • Display::15,6 Zoll, 3840 x 2160, 300 Nits
  • Input::12G-SDI, 12G-SFP, HDMI 2.0
  • Ausgab::12G-SDI, HDMI 2.0
  • Fernbedienung::RS422, GPI, LAN
  • Fonktioun::Quad View, 3D-LUT, HDR, Gamma, Fernbedienung, Audiovektor...
  • Produktdetailer

    Spezifikatiounen

    Accessoiren

    15,6 Zoll Monitor fir Broadcast-Produktiounsstudio1
    15,6 Zoll Monitor fir Broadcast-Produktiounsstudio2
    15,6 Zoll Monitor fir Broadcast-Produktiounsstudio3

    Faarftemperatur

    Jee no de verschiddenen Opfaassungen vun de Biller hunn d'Filmemacher hir eege Virléiften fir verschidde Faarftemperaturen. Déi Standardastellung ass 3200K / 5500K / 6500K / 7500K / 9300K a fënnef Faarftemperaturkonditiounen kënnen och no de Bedierfnesser vum Benotzer ugepasst ginn.

    Gammaen

    Gamma verdeelt den Tounniveau méi no un d'Wahrnehmung vun eise Aen. Well de Gamma-Wäert vun 1,8 op 2,8 ugepasst gëtt, bleiwen méi Bits iwwreg fir déi donkel Téin ze beschreiwen, wou d'Kamera relativ manner empfindlech ass.

    15,6 Zoll Monitor fir Broadcast-Produktiounsstudio4
    15,6 Zoll Monitor fir Broadcast-Produktiounsstudio5
    15,6 Zoll Monitor fir Broadcast-Produktiounsstudio6

    Audiovektor (Lissajous)

    D'Lissajous-Form gëtt generéiert andeems de lénkse Signal op enger Achs géint de rietse Signal op der anerer Achs grafesch duergestallt gëtt. Si gëtt benotzt fir d'Phase vun engem Mono-Audiosignal ze testen, an d'Phasebezéiungen hänken vun senger Wellelängt of. Komplexen Audiofrequenzinhalt léisst d'Form wéi e komplette Chaos ausgesinn, dofir gëtt se normalerweis an der Postproduktioun benotzt.

    15,6 Zoll Monitor fir Broadcast-Produktiounsstudio7
    15,6 Zoll Monitor fir Broadcast-Produktiounsstudio8

    HDR

    Wann HDR aktivéiert ass, reproduzéiert den Display e gréissere dynamesche Beräich vun der Hellegkeet, wouduerch méi hell an méi donkel Detailer méi kloer ugewise kënne ginn. Dëst verbessert effektiv d'Gesamtbildqualitéit. Ënnerstëtzung fir ST2084 300 / ST2084 1000 / ST2084 10000 / HLG.

    15,6 Zoll Monitor fir Broadcast-Produktiounsstudio9

    3D-LUT

    3D-LUT ass eng Tabelle fir séier spezifesch Faarfdaten opzesichen an auszeginn. Duerch d'Luede vu verschiddenen 3D-LUT Tabellen kann d'Faarftéin séier nei kombinéiert ginn, fir verschidde Faarfstiler ze bilden. Integréierten 3D-LUT, mat 17 Standardprotokoller a 6 Benotzerprotokoller.

    3D LUT LOAD

    Ënnerstëtzt d'Luede vun der .cube-Datei iwwer en USB-Flash-Disk.

    15,6 Zoll Broadcast Produktiounsstudio Monitor10

  • Virdrun:
  • Weider:

  • Affichage Panel 15,6 Zoll
    Physikalesch Opléisung 3840*2160
    Aspektverhältnis 16:9
    Hellegkeet 330 cd/m²
    Kontrast 1000:1
    Betrachtungswénkel 176°/176° (H/V)
    HDR ST2084 300/1000/10000/HLG
    Ënnerstëtzte Logformater SLog2 / SLog3 / CLog / NLog / ArriLog / JLog oder Benotzer…
    Ënnerstëtzung fir LUT (Look Up Table) 3D LUT (.cube Format)
    Technologie Kalibrierung no Rec.709 mat optionaler Kalibrierungseenheet

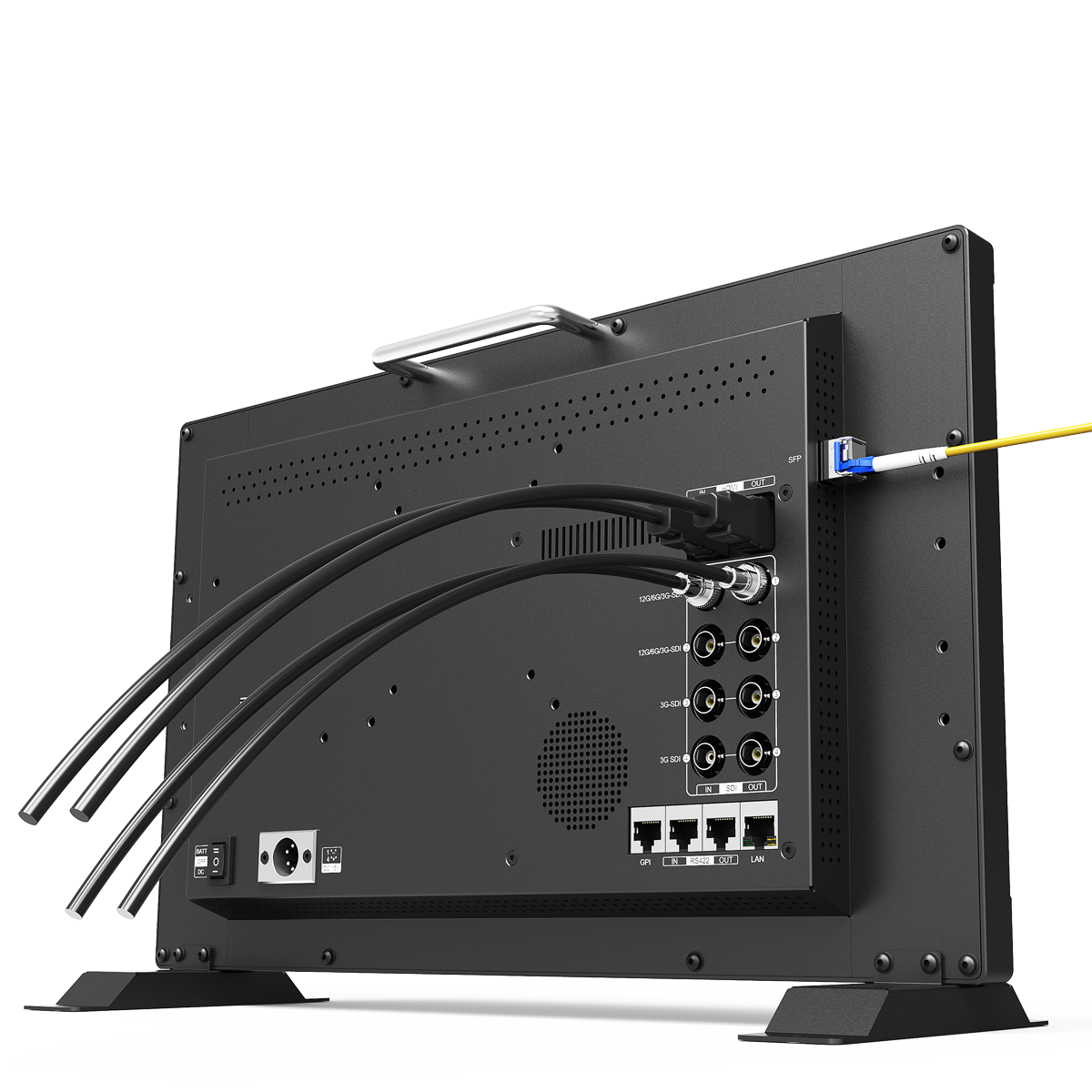

    VIDEO-INGANG SDI 2×12G, 2×3G (Ënnerstëtzte 4K-SDI Formater Single/Dual/Quad Link)
    SFP 1×12G SFP+ (Glasfasermodul als optional)
    HDMI 1×HDMI 2.0
    VIDEO-LOOP-AUSGANG SDI 2×12G, 2×3G (Ënnerstëtzte 4K-SDI Formater Single/Dual/Quad Link)
    HDMI 1×HDMI 2.0
    Ënnerstëtzte Formater SDI 2160p 24/25/30/50/60, 1080p 24/25/30/50/60, 1080pSF 24/25/30, 1080i 50/60, 720p 50/60…
    SFP 2160p 24/25/30/50/60, 1080p 24/25/30/50/60, 1080pSF 24/25/30, 1080i 50/60, 720p 50/60…
    HDMI 2160p 24/25/30/50/60, 1080p 24/25/30/50/60, 1080i 50/60, 720p 50/60…
    AUDIO ERAN/AUS (48kHz PCM AUDIO) SDI 16 Kanäl 48kHz 24-Bit
    HDMI 8-Kanal 24-Bit
    Ouer Jack 3,5 mm
    Agebaute Lautsprecher 2
    Fernbedienung RS422 Eran/eraus
    GPI 1
    LAN 1
    KRAAFT Inputspannung Gläichstroum 12-24V
    Stroumverbrauch ≤32,5W (15V)
    Kompatibel Batterien V-Lock oder Anton Bauer Befestigung
    Inputspannung (Batterie) 14,8V nominal
    ËMWELT Betribstemperatur 0℃~40℃
    Lagertemperatur -20℃~60℃
    ANER Dimensioun (LWD) 393 mm × 267 mm × 51,4 mm
    Gewiicht 2,9 kg

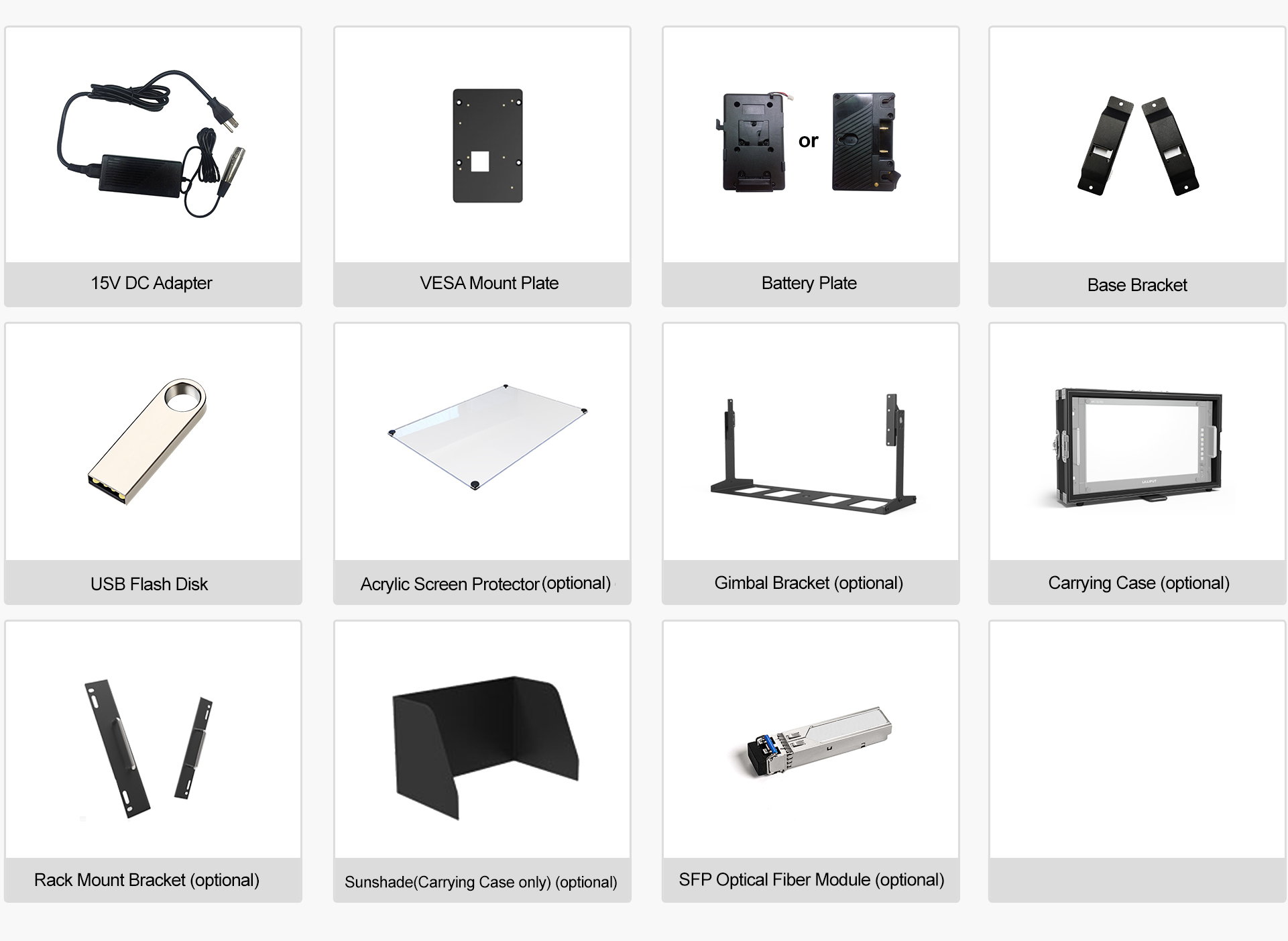

    Accessoiren fir Regisseur a Monitor
